解决方案

概述：
与普通终端不同，液晶显示?？榫哂写罅康挠τ昧煊?，各种设备接口以及尚未统一定制的控制板。调试需要相当专业的人员。如果您没有熟悉平面显示技术的内部专业研发团队，那么彰峰科技平面显示解决方案就是您的最佳选择。

方案概念简述：

1.如果您是LCD?？榈挠没?，彰峰科技的解决方案将为您选择并提供最佳的LCD产品。

它包括一系列服务，例如控制板，组件选择，检查和维护。

2.如果您对产品应用有特殊要求，我们将为您解决最经济，最有效的方法。

配方，满足您所有的个性要求！

3.如果您是LCD?？榈墓┯ι?，彰峰科技解决方案将为您的销售部门提供客户

技术支持，您的销售人员的技术支持的弱点，并有助于开拓市??！

4. 彰峰科技的解决方案在LCD供应商和用户之间架起了高效，便捷和人性化的桥梁！

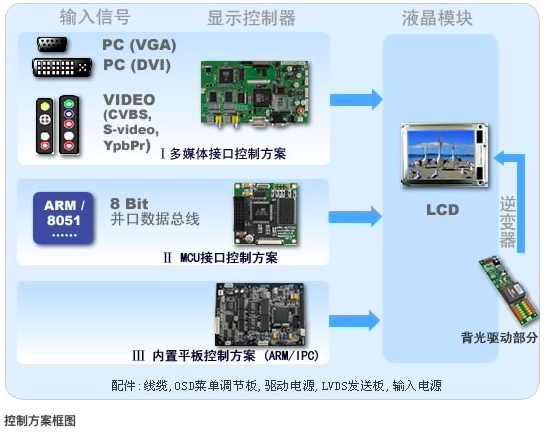

控制方案框图

Ⅰ 多媒体接口控制方案

　　如果您所采用的输入信号是PC(VGA)/DVI/VIDEO(CVBS、S-Video、YPbPr),并且想控制TFT-640*480以上的液晶屏，那么请选用多媒体接口控制方案。此方案适合于多媒体显示接口，使用灵活，移植方便，控制范围宽；主要由五部分构成:输入信号、多媒体显示控制器、TFT液晶屏、恒流源及配件。

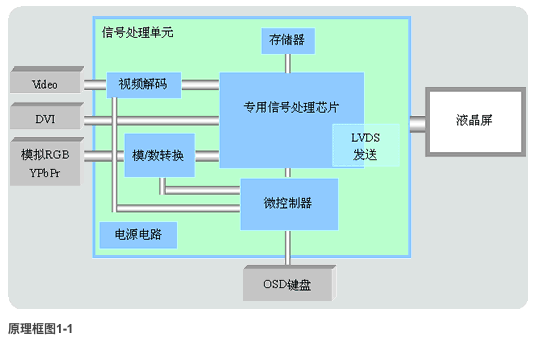

原理框图1-1

a.适用输入信号：
PC(VGA)/DVI/VIDEO(CVBS、S-Video、YPbPr)，您要是对输入信号不清楚请进入液晶应用知识查找。
b.多媒体接口显示控制器特点：
（1）多媒体显示控制器是我公司自主研发的，采用专业化显示控制芯片，具有多功能显示控制，适用于PC(VGA),DVI,HDTV和视频接口的液晶显示器，能为多种分辨率 TFT-LCD 提供优质的显示画面，并能为大屏幕高分辨率平板显示的提供专业解决方案。
（2）多媒体接口显示控制器除了提供优质的显示画面外，并能提供多功能控制，如:
画中画（VGA,DVI,VIDEO）功能
键盘，红外?？豋SD功能
单/双通道TTL/LVDS信号输出可选
显示屏供电3.3V/5V/12V可选
水平、垂直图像画面旋转
…………

c.控制TFT液晶屏
此控制器可控制分辨率为1920×1080，1600×1200，1280×1024，1024×768，800×600，640×480 TFT－LCD ，但不适用于 STN-LCD 。若您还想了解更多有关LCD的信息可直接进入产品中心，若您对液晶屏选型处在困惑我们给您提供了售前支持。

d.逆变器的选配
若您的LCD背光采用的是LED，那么您一定要选择参数匹配的的恒流源板，才能确保LCD合适的亮度和寿命，否则不正确使用会严重导致LCD显示质量，灯管寿命降低。为了确保我们提供的LCD显示效果，我公司为每款LCD提供匹配恒流源，欢迎进入背光及其驱动了解更多知识。

e.方案应用

TOP

Ⅱ MCU接口控制方案

　　　如果您使用的是单片机、ARM等微控制器，并希望通过简单易操作的控制器来控制相应的液晶屏,那么请选用MCU接口控制方案。此方案提供8bit并口数据总线接口，成本低廉，技术成熟，使用便捷，是众多数字化行业性价比较高的理想选择；主要由五部分构成:输入信号、多媒体显示控制器、TFT液晶屏、恒流源及配件。

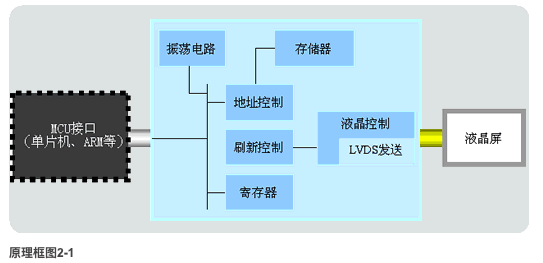

原理框图2-1

a.适用输入信号：
8bit并口数据总线，如单片机（8051等），ARM等

b.MCU接口显示控制器特点：
(1) MCU接口显示控制器是彰峰公司自主研发，具有与计算机接口和操作指令简单统一、可以对显示存储器进行实时的读写操作的特点。适用于多种液晶屏，如真彩色 TFT-LCD (数字接口&模拟接口)、单色STN-LCD,但它也存在一定的局限性：功能简单，局限于中低分辨率，产品升级移植不方便。
(2) 控制LCD色彩：
● MONO STN(单色)LCD可实现单色/四级灰度
● TFT(真彩色)LCD可实现16/256/64K色
c.支持LCD类型：
● MONO STN(单色)LCD：可支持分辨率320×240，640×240，640×480
● TFT(真彩色)LCD（数字接口LCD）：可支持分辨率320×240，640×480，800×600
● TFT(真彩色)LCD(模拟接口LCD):可支持分辨率320×240

d.逆变器的选配
若您的LCD背光采用的是LED，那么您一定要选择参数匹配的的恒流源板，才能确保LCD合适的亮度和寿命，否则不正确使用会严重导致LCD显示质量，灯管寿命降低。为了确保我们提供的LCD显示效果，我公司为每款LCD提供匹配恒流源，欢迎进入背光及其驱动了解更多知识。

e.配件选择
请根据控制方案的要求正确选择相应配件，特别注意选择优质的信号线缆。

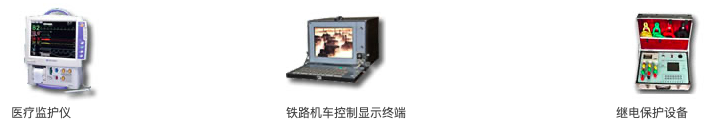

f.行业方案应用

TOP

Ⅲ 内置平板控制方案（ARM/IPC）

　　　所谓内置平板控制方案主要指通过内嵌CPU及显示控制功能的IPC（工业主板）或ARM直接控制液晶屏实现显示。如原理框图3-1.
目前市场上IPC的种类繁多，功能各异，彰峰科技针对不同的IPC制作专用信号线缆、LVDS转接板等,提供完整的显示解决方案。这种方案主要优点：直接控制，环节少，使用简单；主要缺点：TTL信号传输距离受限，更换显示、升级不方便，目前局限于中小分辨率。
为满足广大客户的需求我公司特推出自主研发的ARM控制方案，此方案主要优点：控制环节少，系统稳定可裁剪，并方便灵活扩展各种功能?？?。

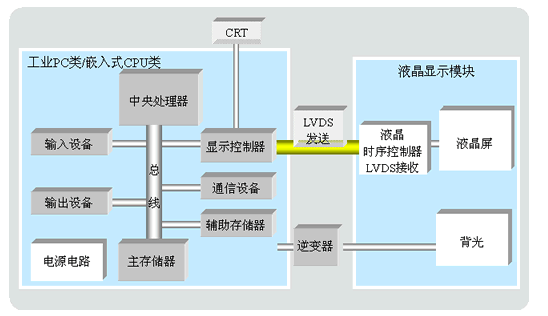

原理框图3-1

a.控制TFT液晶屏
此控制器可控制分辨率为1600×1200,1280×10241024×768，800×600，640×480，320×240 TFT-LCD。若您还想了解更多有关LCD的信息可直接进入产品中心，若您对液晶屏选型处在困惑我们给您提供了售前支持。

b.逆变器的选配
若您的LCD背光采用的是LED，那么您一定要选择参数匹配的的恒流源板，才能确保LCD合适的亮度和寿命，否则不正确使用会严重导致LCD显示质量，灯管寿命降低。为了确保我们提供的LCD显示效果，我公司为每款LCD提供匹配恒流源，欢迎进入背光及其驱动了解更多知识。

c.配件选择
请根据控制方案的要求正确选择相应配件，特别注意选择优质的信号线缆。
d.行业方案应用
